5.1

生成 Circle 内的 Suface，即生成由圆周围城的圆面

Problem

为了创建一个圆面，作者希望能够通过某种方法，凭借 new Circle(plane, center, radius) 所创建的圆周曲线，直接生成圆面。

这个操作在 GH 的可视化编程中非常容易实现，例如 Boundary Surface & Patch，但在 C# 编程实现的过程中，作者查阅了整个 Surface Class & Circle Class，都没能找到实现方案。

Solvement

最后通过在 GH 论坛上的搜索，该问题得以较好地解决，这是论坛帖子的链接，具体代码如下

Circle circle = new Circle(Plane.WorldXY, new Point3d(0, 0, 0), 1);
Brep brep = Brep.CreatePlanarBreps(circle.ToNurbsCurve())[0];

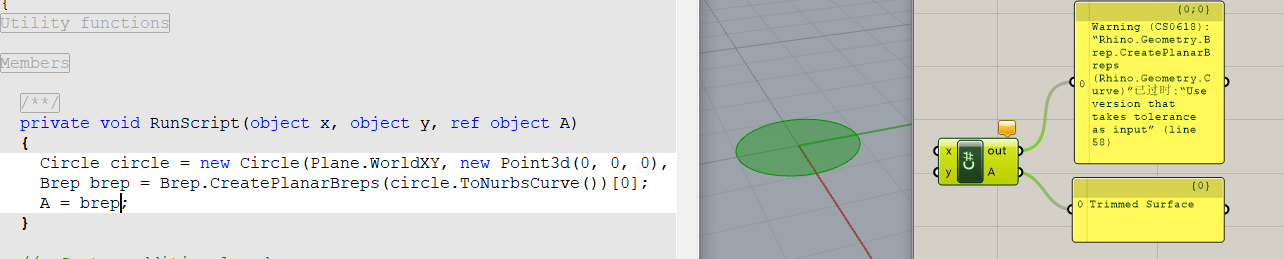

brep 即为我们所需要的的圆面

5.2

深度复制几何体 Deeply Duplicate Geometry

Problem

在复制 GeometryBase 类型的对象的过程中（如 surface, box），因为它们是引用类型的对象（不同于 point, line），有很多种方法都不能实现它们的深度复制，以至于在进行一些变换操作如旋转变换时，始终无法实现需求

以下是典型的失败案例集合： （1）构建一对以 XY 平面为对称轴的圆面

// wrong method 1
/// 封闭圆环c形成圆面b
Brep b = Brep.CreatePlanarBreps(c.ToNurbsCurve())[0];
geometryList.Add(b);
/// 镜像
b.Transform(Transform.Mirror(Plane.WorldXY));
geometryList.Add(b);

// wrong method 2
/// 封闭圆环c形成圆面b
Brep b = Brep.CreatePlanarBreps(c.ToNurbsCurve())[0];
geometryList.Add(b);
/// 镜像
Brep bn = b;
bn.Transform(Transform.Mirror(Plane.WorldXY));
geometryList.Add(bn);

但实际上，只能构建出两个一样的圆面，也就意味着，第一个被添加进 geometryList 的圆面 b，依旧会被其后的 b.Transform() 所改变

（2）根据列表中的现有几何体构建他们以 XY 平面为对称轴的镜像，同时保留原本的几何体

// wrong method 1
List<GeometryBase> gbln = gbl;
for (int i = 0; i < gbln.Count; i++)
{
	gbln[i].Transform(Transform.Mirror(Plane.WorldXY));
	gbl.Add(gbln[i])
}


// wrong method 2
List<GeometryBase> gbln = new List<GeometryBase>(gbln.ToArray());
for (int i = 0; i < gbln.Count; i++)
{
	gbln[i].Transform(Transform.Mirror(Plane.WorldXY));
	gbl.Add(gbln[i])
}


// wrong method 3
int length = gbl.Count;
for (int i = 0; i < length; i++)
{
	gbl.Add(gbln[i])
	gbl[gbl.Count - 1].Transform(Transform.Mirror(Plane.WorldXY));
}

哈哈哈哈，看到这里你是不是会觉得作者好傻，的确！！！因为是了这么多错误的方法，其实都没有办法更正最本质的错误，即对象本身就是引用类型的（和 point, line 等有很大的不同）

Solvement

通过查阅文档，作者发现了 GeometryBase 类有一个叫 Duplicate() 的方法，介绍中写着 “Construct a deep copy” 一试就成，于是问题解决了（惭愧） 其他很多类似的引用类型都有类似名称与功能的方法

5.3

使用 C# 调用 Grasshopper 内的组件

Backgroud

在用 C# 编写 GH 的 plug-in 时，通常需要借助一些外部组件以方便快捷地实现某种功能（吐槽一下，GH 的 C# 库中对于几何体的相关操作实在是少得可怜）

Solvement

先上代码

Point3d p1 = new Point3d(0, 0, 0);
Point3d p2 = new Point3d(0, 2, 0);
Point3d p3 = new Point3d(2, 1, 0);

var func_info1 = Rhino.NodeInCode.Components.FindComponent("Rectangle3Pt");
var func = func_info1.Delegate as dynamic;
var rectangle = func(p1, p2, p3)[0];

A = rectangle;

该代码的实现的功能： （1）创建三个点 p1, p2, p3 （2）找到 GH 中名为 “Rectangle3Pt” 的组件，并将其赋值给 func （3）将这些点作为 function 的输入 （4）读取输出列表中中的第一个值，并将其赋值给 rectangle

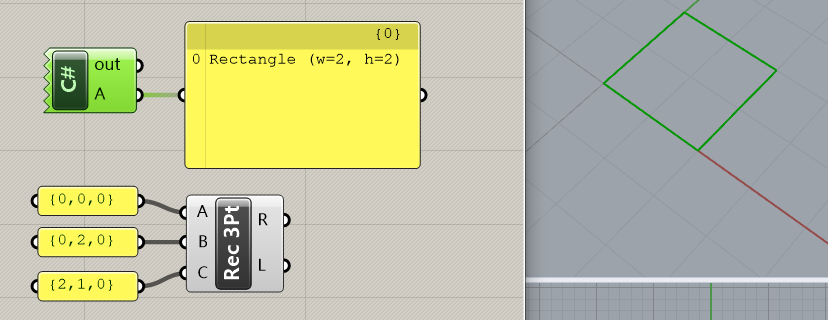

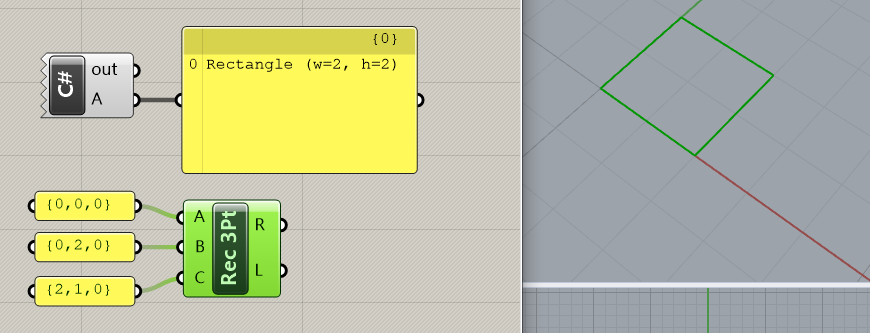

其中 “Rectangle3Pt” 组件的功能是根据输入的三个点，创建一个矩形线框。以下两图说明含有上述代码 C# 组件能够实现与之相同的功能

【注意事项】 代码 Rhino.NodeInCode.Components.FindComponent("XXX") 中的 XXX 必须是目标组件的全称（空格忽略），否则就会找不到

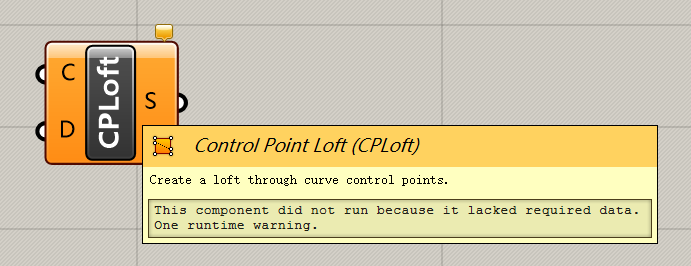

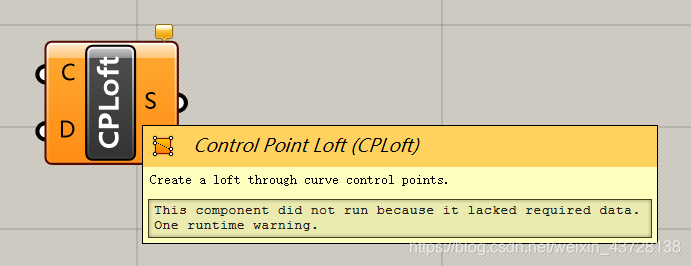

例如对于下图组件，XXX = ControlPointLoft
