【缩略词】：

1. Brep: Boundary representation 边界表示

1. Grasshopper Window

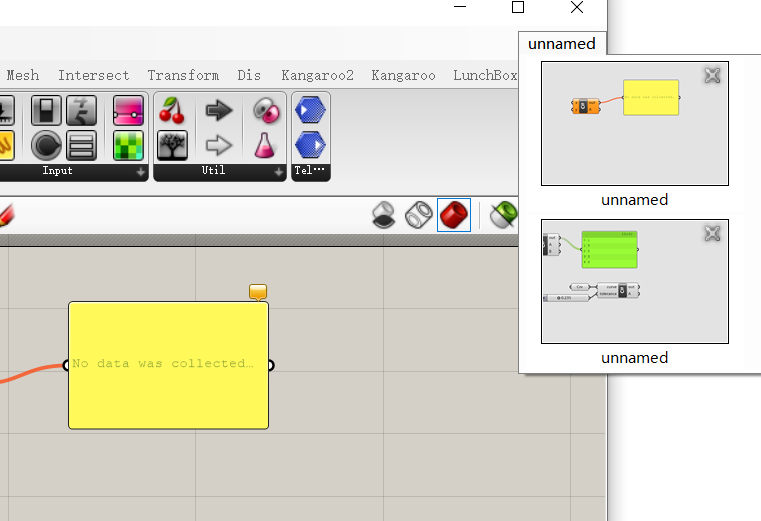

(1) 切换不同项目

• 点击右上角文件名即可查看

2. Panel Textbox

文本框是一个基础组件，主要用于显示电池的输出以及作为数据的输入。

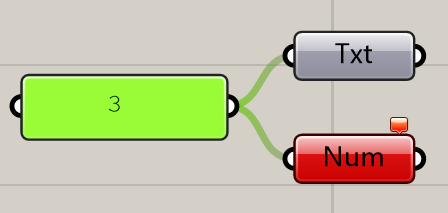

需要注意的是当作为输入时，panel 的内容默认为 text 类型，但是可以根据电池输入端的要求进行变更。如图，在 panel 内输入字符 3 后，text 电池与 number 电池都没有报错（这两个电池的功能在于检查输入的数据类型）

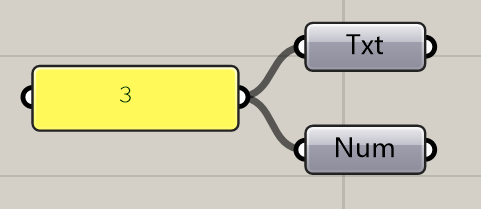

此外，输完数字后要通过点击外部区域来确认输入，不能敲回车键。因为敲回车键会使得 Panel 的内容变成 3\n，此时就不能变更为 number 了，敲回车键后的效果如下图

3. Bettery

3.1 将在 Rhino 中创建的 geometry 赋值给电池

以 Curve 为例，具体步骤：

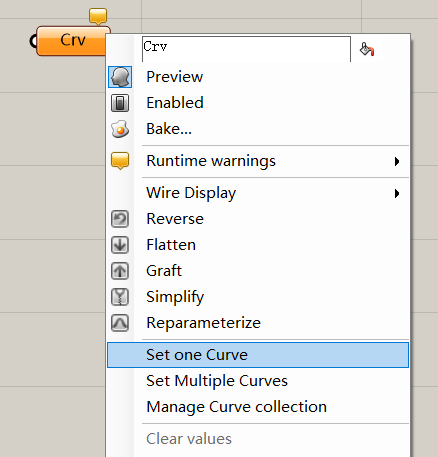

1. 右键单击组件，选择 Set one Curve
2. 返回 Rhino 图形界面选择已经绘制完成的曲线

   3.2 删除电池间的连线

   按住 Crtl 键，点击一段连线的尾部（此时会出现一个红色的箭头图标），再把连线从尾部拖回头部即可完成删除

   3.3 Bake：将 Rhino 与 GH 分离

   将 GH 中的虚拟模型导入至 Rhino 中变为实体（即可在 Rhino 中做进一步的建模分析导出扥操作） 以 Point 为例

3. 在 GH 中绘制一个点

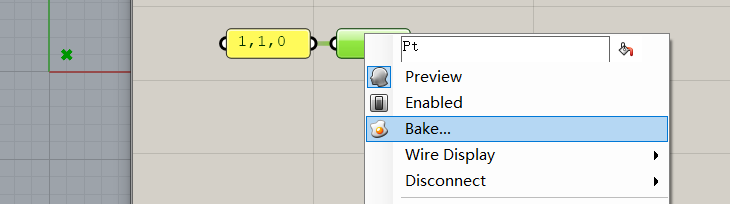

4. 右键单击电池，选择 Bake
5. 可以看到不管是”取消 Preview”, “选择 Enable” 还是 “删除电池”，Rhino 中创建的点都不会消失

3.4 Internalise data：将 GH 与 Rhino 分离

将 Rhino 中的模型参数固化于电池（即可在 Rhino 中做的改变将不会影响电池中储存的模型） 以 Point 为例

1. 同 Section 3.1 赋值完成后，右键单击电池，选择 Internalise data
2. 可以看到在 Rhino 中点的移动不会影响电池储存的点

3.5 Ctrl + Alt + 左键：电池在菜单内的位置

…

4. Basic Geometry

（1）平面： Plane Surface (plane, x, y) （2）球壳： Sphere (plane/ point, r)

1. 第一个输入若为 plane，则球心位于改平面的左上角顶点

（3）长方体： Center box (plane/ point, x, y, z)

4.1 Functions

（1）放大/ 缩小几何体：

1. 各方向等比例缩放：Scale (geometry, center, factor)
2. 个方向自定义比例缩放：Scale NU (geometry, center, x, y, z)

（2）拆分几何体为面、边线、顶点： Deconstruct Brep (geometry) >> (planes, edges, vetexes)

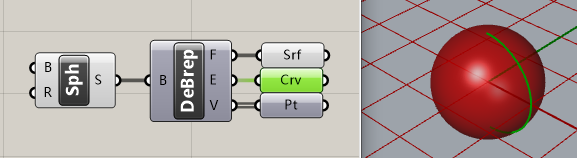

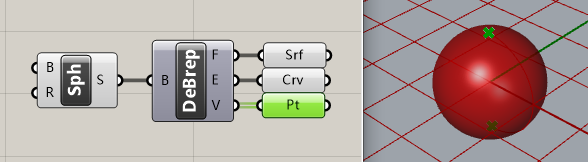

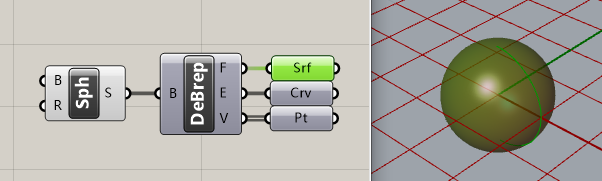

如果输入的几何体为球体，则三个输出分别为已下形式：

（3）拉伸几何体，拉线成面，拉面成体： Extrude (geometry, vector)

（4）几何体 A 与 几何体 B 的交集 and 并集： Solid Union(), Solid Intersection()

（5）几何体 A 减去自身与几何体 B 的重叠部分后剩下的几何体： Solid Difference (geometry A, geometry B)

4.2 Curved Surface (自由曲面)

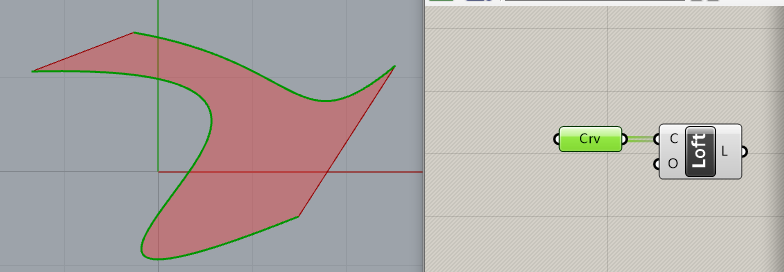

（1）在两段 curves 之间生成曲面： Loft (curves, )

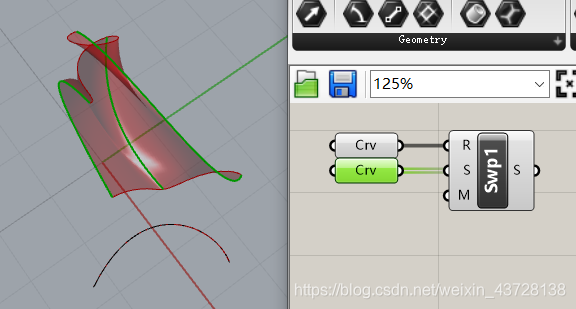

（2）curve 沿轨迹 rail生成曲面： Sweep (rail(curve, line...) , curve)

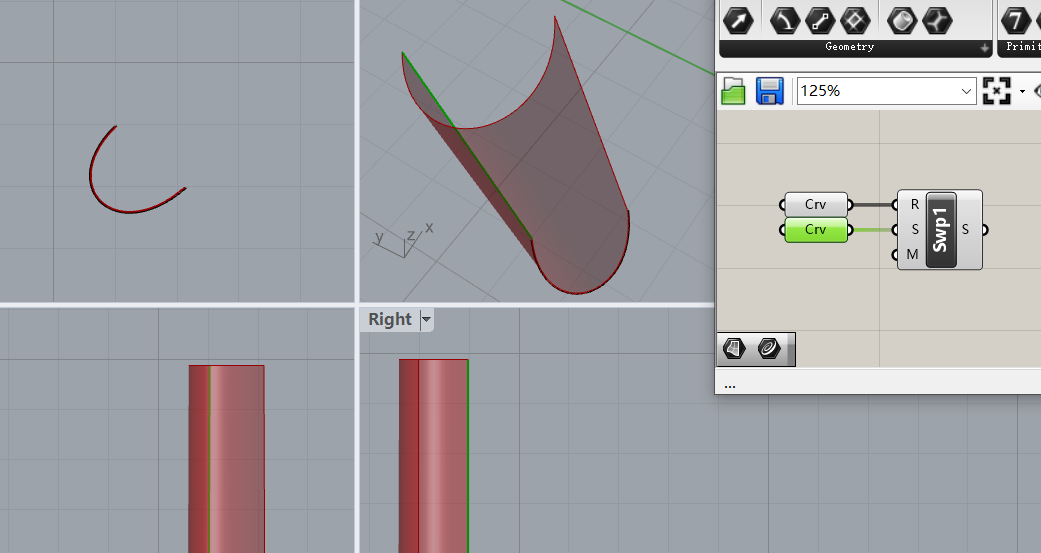

（3）沿轨迹 rail，生成通过 curves 的曲面： Sweep(rail(line, curve...), curves)

（4）curve 围绕 axis 旋转一定角度生成曲面： Revolution (curve, axis(line), degree)

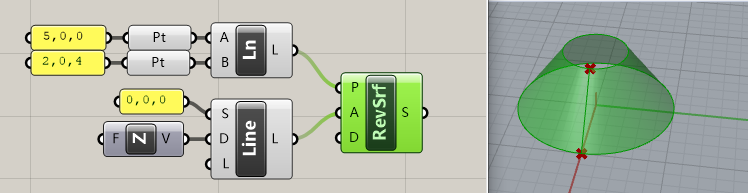

以生成圆台的侧边（灯罩形）为例： 图中的 Line SDL(point, vector, length) 电池的功能为，从 point 出发沿着 vector 生成长度为 length 的直线

（5）curve 沿轨迹 rail 围绕 axis 旋转生成曲面： Rail Revolution (curve, rail(curve, line...), axis(line))

（6）生成由闭合曲线围城的面：

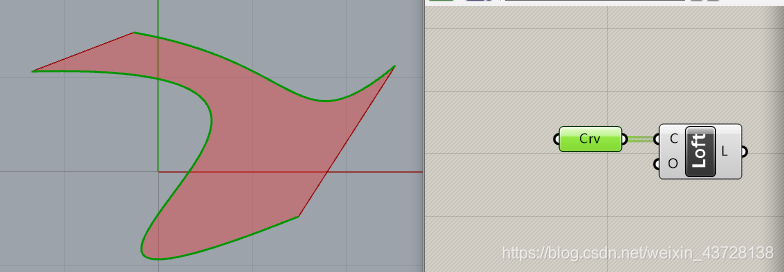

1. 曲线在一个平面内，即为平面曲线：Boundary Surface (curve)
2. 曲线为空间曲线：Patch (curve)（Patch 是一个很有意思的电池，输入可以有很多，能够生成在多个点、线的限制下的曲面）
